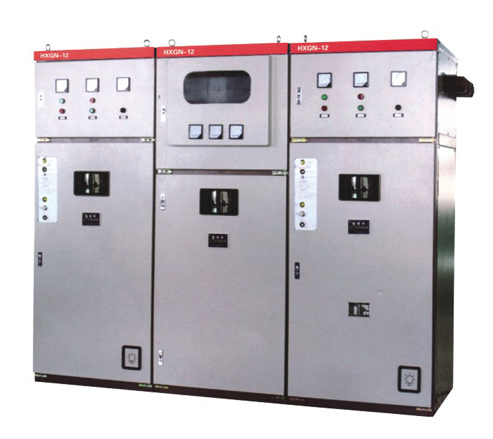

HXGN-（12、24）交流金属封闭开关设备

线路设计中的交流金属封闭开关设备

HXGNI-12ZF(R)箱型固定式金属封闭开关桓(简称环网相适用

于交流50Hz，10kV的网络作为开断负荷和短路及关合短路电流用，本环网柜配用手动、电动弹簧机构来操作负荷开关，接地开关和隔离开关配用手动操作机构。

使用环境条件

1.环境度上限十40℃下限-25℃

2.海高度不过10000m

3.空气相对漫度日平均值不大于95％，月平均位不大于90％水汽日平均值不大于22x10pa。月平均值不大于1Bx10p

4.周圆空气不受他或可气体、水燕汽等明量污染

5.无经常性的烈振动

技术要求有N-10630型真空负荷开关的环网柜应能满足ZFN10830型真空负荷开关的所有相应的技术要求

结构和工作原理

本环网柜是以空气为绝缘介质的、主要配装N-10630型真空负荷开关，主要方案有进线柜和出线柜等

1进线柜方案

柜内主回路有一合乙FN口一10/630型真空负荷开关，它配装有隔离刀，的情还配装接地刀所组成，三者共装在一个机架上，并互有联锁。因此可实现接通母线、属离、接地三个工位的操作，柜内还可活配装CT、PT等元件。

2.出线柜方案

柜内主回略有一合ZFN口-10630型真空负荷开关和带撞击器的熔断(有隔离开关的作用)及接地刀所组成也可实现三工位操作柜内还可现活配CTPT和NO雷器等元件，因此有时可省去计量柜。进、出线柜均配有与接地开关联镇的境缘防护隔板柜内各开关与隔板及柜门间采用机械联锁，并达到“五防”要求，柜体外亮防护等级为P2X
